技术参数

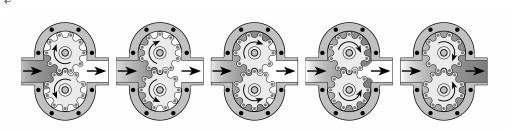

  齿轮流量计工作原理

   利用机械测量元件把流动的液体连续不断地分割(隔离)成单个的体积部分,以计量液体总体积量。齿轮流量计的一对相啮合的测量齿轮在被测流体的推动下,在测量腔内无接触地转动,齿轮转过一个齿时,对应一个齿容量,由位于流量计盖板内的两个无接触的传感器检测,每转过一个齿,即发出个脉冲,这个脉冲即代表着一个齿容量对应的体积,通过前置放大器把信号转换成方波信号。通过统计脉冲数即可测量出流体的流量。

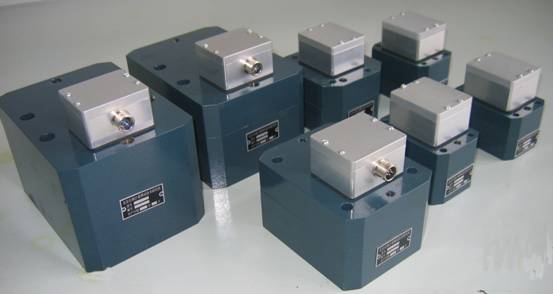

产品详细介绍:


产品特点:

测量精度高,流量范围宽,量程比大于1001,重复性、线性度好。

适合微小流量测量,最小流量测量下限可以到20ml/min

受介质黏度特性影响较小、适合黏度变化较大的条件下的流量测量。

可以实现高压下进行流量测量。

对流场不敏感,对流体流动状态不敏感,不需要上下游直管段。

电子元器件工作稳定可靠,采用EMC兼容的传感器系统和前置放大器;

应用领域:

圆柱齿轮主要应用高黏度、高压、高温、微小流量、高精度等特殊技术条件下的液体流量测量。可应用于国防科技工业系统、印染、化工、油漆、食品、医药等各个行业。

国防系统可应用与航空、航天、兵器等国防工业各个部门。主要应用于飞机及武器装备液压系统对液压油流量的测量;武器装备润滑系统对润滑油流量的测量;其他高黏度介质流量的测量;

民用主要应用于化工、食品、制药、汽车及车辆制造等行业。适用介质:各种油品、油漆涂料、染料、食用油类、各种有机溶液等高黏度介质。

适用介质粘度范围:  1cSt100cSt

最大工作压力:      30MPa

介质温度:    30120

环境温度:     30℃~80

油液污染物尺寸小于:   20um
